HOME > スーパーリフター > スペック図面



Super Lifter スーパーリフター 重量物を“真上・真下・真横”に移動させる

スペック図面

スーパーリフター 30t

スーパーリフター30t
スーパーリフター10t 図面　（注1）ビーム幅は、約5m～10mの間にて自由に調整できます。（注2）ビームが長くなると、通常のせり上げ能力が低下します。



最大せり上げ能力 30ton
ブーム揚程 3,600～8,100mm
ブーム型式 箱型3段油圧順次伸縮式
ブーム伸縮装置 複動油圧シリンダ×2基
ブーム伸縮速度 伸-500mm/min（60Hz）　　縮-1,000mm/min（60Hz）
電動油圧ユニット 7.5kW×1基（定格圧力：230kg/cm2）
電源仕様 AC200/220V、30A

スーパーリフター 20t

スーパーリフター20t
スーパーリフター20t 図面　（注1）ビーム幅は、約5m～10mの間にて自由に調整できます。（注2）ビームが長くなると、通常のせり上げ能力が低下します。



最大せり上げ能力 20ton
ブーム揚程 3,200～7,200mm
ブーム型式 箱型3段油圧順次伸縮式
ブーム伸縮装置 複動油圧シリンダ×4基
ブーム伸縮速度 伸-750mm/min（60Hz）　　縮-1,000mm/min（60Hz）
電動油圧ユニット 3.7kW×2基（定格圧力：195kg/cm2×2基）
電源仕様 AC200/220V、16A×2基以上

スーパーリフター 10t

スーパーリフター10t

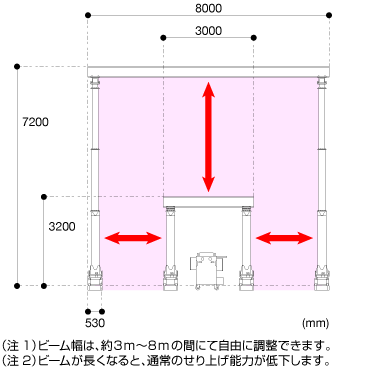

スーパーリフター10t 図面　（注1）ビーム幅は、約3m～8mの間にて自由に調整できます。（注2）ビームが長くなると、通常のせり上げ能力が低下します。



最大せり上げ能力 10ton
ブーム揚程 3,200～7,200mm
ブーム型式 箱型3段油圧順次伸縮式
ブーム伸縮装置 複動油圧シリンダ×2基
ブーム伸縮速度 伸-700mm/min（60Hz）　　縮-1,200mm/min
電動油圧ユニット 3.7kW×1基（定格圧力：195kg/cm2）
電源仕様 AC200/220V、16A以上

スーパーリフター 3.3t

スーパーリフター3.3t
スーパーリフター3.3t 図面　（注1）ビーム幅は、約2m～5mの間にて自由に調整できます。（注2）ビームが長くなると、通常のせり上げ能力が低下します。



最大せり上げ能力 3.3ton
ブーム揚程 1,750～4,450mm
ブーム型式 箱型3段油圧順次伸縮式
ブーム伸縮装置 複動油圧シリンダ×2基
ブーム伸縮速度
伸- （2段目）550mm/min 　　 縮- （2段目）700mm/min
  （3段目）650mm/min     （3段目）900mm/min
電動油圧ユニット 0.55kW×2基（定格圧力：140kg/cm2）
電源仕様 AC100/110V（単相）、15A以上×2
